RVHX(Z45X)暗桿彈性座封閘閥技術規范

RVHX(Z45X)暗桿彈性座封閘閥技術規范

RVHX(Z45X)暗桿彈性座封閘閥利用閘板整體包膠產生變形補償作用，達到好的密封效果，克服了一半閘閥密封不良、漏水和生銹的現象?？蓮V泛用于自來水\污水、建筑、石油、化工、食品、藥類、輕紡、電力 、船舶、冶金、能源系統等體管線上作為調節和截流裝置使用。

在工業管道系統中，閥門是控制流體通斷與流向的關鍵部件，而暗桿閘閥因其結構緊湊、啟閉省力、密封可靠等特點，廣泛應用于市政供水、消防工程、化工管道等領域。面對市場上眾多批發廠家，如何選擇質量可靠、技術適配的產品？本文將從結構原理、技術優勢、選購要點三個維度展開科普，助您理性決策。

一、RVHX(Z45X)暗桿彈性座封閘閥技術規范暗桿閘閥的核心結構與工作原理

暗桿閘閥的“暗桿"設計是其核心特征——閥桿螺母位于閥體內，啟閉時閥桿僅做旋轉運動，不隨閘板升降，外部僅能看到手輪轉動。這種結構與明桿閘閥（閥桿隨閘板升降）形成對比，具有兩大優勢：空間占用小，適合埋地安裝或空間受限的場景；密封性更強，閥桿不暴露于介質中，減少腐蝕風險。其工作原理通過旋轉手輪帶動閥桿螺母轉動，驅動閘板垂直升降，實現流體的截?cái)嗷驅ā?/p>

二、RVHX(Z45X)暗桿彈性座封閘閥技術規范暗桿閘閥的三大技術優勢

1. 耐腐蝕性突出：閥桿隱藏于閥體內部，避免與介質直接接觸，尤其適用于含腐蝕性成分的流體（如污水、化工原料）。部分廠家采用不銹鋼閥桿或表面鍍鉻處理，進一步延長使用壽命。

2. 啟閉扭矩小：暗桿結構通過螺母傳動將力分散，操作手輪所需力度僅為明桿閘閥的60%-70%，適合需要頻繁啟閉的場景（如消防系統），降低人工疲勞度。

3. 安裝靈活性高：由于閥桿不外露，暗桿閘閥可垂直、水平或傾斜安裝，且無需預留閥桿升降空間，對管道布局的適應性更強，尤其適合地下管網或設備密集區域。

三、RVHX(Z45X)暗桿彈性座封閘閥技術規范批發選購時的四大關鍵指標

1. 密封材料匹配性：根據介質類型選擇密封面材質。例如，水系統可選銅合金或橡膠密封，化工管道需選用聚四氟乙烯（PTFE）或硬質合金，以防止腐蝕泄漏。

2. 壓力等級適配性：閥門公稱壓力需高于管道系統*高工作壓力。常見壓力等級有1.0MPa、1.6MPa、2.5MPa，超高壓場景需定制加強型閥體。

3. 驅動方式多樣性：除手動操作外，批量采購時可考慮電動或氣動執行機構，實現遠程控制或自動化集成，提升系統管理效率。

4. 廠家技術沉淀與品控：優先選擇具備閥門設計、通過 9001質量管理體系認證的廠家，其產品需經過壓力測試、密封性檢測等標準化流程，確保批量交付時質量穩定。

RVHX(Z45X)暗桿彈性座封閘閥技術規范結語：理性選擇，避免“低價陷阱"

暗桿閘閥的質量直接影響管道系統的安全與運行效率。在批發選購時，切勿僅以價格為導向，需綜合評估結構合理性、材質耐久性及廠家技術實力。建議通過樣品測試、案例考察等方式驗證產品性能，同時關注售后服務響應速度，為長期使用提供保障。理性決策，方能實現成本與質量的雙贏。

在各類閥門產品中，Z45X暗桿閘閥憑借其獨特的優勢，成為埋地安裝的理想選擇，尤其是Z45X暗桿閘閥，更是在市場上獲得了廣泛認可。下面我們來詳細探討一下其適合埋地安裝的原因。

從結構設計方面來看，Z45X暗桿閘閥具有顯著的特點使其適合埋地。暗桿閘閥的閥桿螺母在閥體內，與介質直接接觸。當閥門開啟或關閉時，閥桿只做旋轉運動，而不做升降運動，這就使得閥門整體高度相對較低。在埋地安裝時，較低的高度可以減少對安裝空間的要求，降低挖掘深度，從而節省安裝成本和施工時間。在設計Z45X暗桿閘閥時，充分優化了結構，使其在滿足功能的前提下，盡可能減小體積，更便于在地下有限的空間內進行安裝和維護。

在防護性能上，Z45X暗桿閘閥表現出色。埋地環境復雜，閥門需要面對潮濕的土壤、地下水的侵蝕以及各種化學物質的腐蝕。Z45X暗桿閘閥通常采用優質的材料和先進的防腐處理工藝。例如，閥體可能選用鑄鐵或鑄鋼等材質，并經過特殊的涂層處理，如環氧樹脂涂層，這種涂層可以有效隔絕閥門與外界腐蝕介質的接觸，大大提高閥門的耐腐蝕性能，延長其使用壽命。閥桿等關鍵部件也會進行相應的防護處理，確保在長期埋地使用過程中不會出現生銹、損壞等問題，保證閥門的正常運行。

操作便利性也是Z45X暗桿閘閥適合埋地安裝的重要因素。由于埋地閥門操作不便，如果需要頻繁進行大幅度的操作，會給維護人員帶來很大的困難。而Z45X暗桿閘閥的閥桿旋轉操作方式相對簡單，只需要通過旋轉手輪就可以實現閥門的開啟和關閉，不需要像明桿閘閥那樣考慮閥桿的升降空間。產品在設計手輪時，充分考慮了人體工程學原理，使手輪的操作更加輕松、省力，即使在地下環境中，維護人員也能夠方便快捷地對閥門進行操作和調節。

密封性對于埋地閥門至關重要。一旦閥門出現泄漏，不僅會造成資源的浪費，還可能對周圍的土壤和地下水環境造成污染。Z45X暗桿閘閥采用了先進的密封技術和優質的密封材料。例如，閥座和閘板之間采用橡膠密封，這種密封方式具有良好的彈性和密封性能，能夠有效防止介質泄漏。在閥門的設計和制造過程中，嚴格控制各部件的加工精度和裝配質量，確保閥門的密封性能達到最佳狀態，滿足埋地安裝對密封性的嚴格要求。

Z45X暗桿閘閥在結構設計、防護性能、操作便利性和密封性等方面都具有獨特的優勢，這些優勢使其非常適合埋地安裝。無論是在城市供水、排水系統還是工業管道的地下鋪設中，Z45X暗桿閘閥都能發揮重要作用，為各類工程的安全穩定運行提供可靠保障。

RVHX(Z45X)暗桿彈性座封閘閥技術規范其特點：

1.整體包膠:閥門采用整體包膠,其良好的覆著性與精確的幾何尺寸,保證密封可靠,壽命長。

2.重量輕：閥門采用球鐵制成，重量輕，安裝方便。

3.平底閥座：底部采用與水管相同的平底式閥座設計、不容易產生雜物淤積，密封可靠。

4.耐腐蝕性：內腔采用無毒環氧樹脂涂裝，防止腐蝕和生銹，不但可供生飲，而且可用于污水系統了。

5.三“O"性圈密封：閥桿采用三道“O"形環密封，摩擦阻力小，開關輕巧，不漏水。

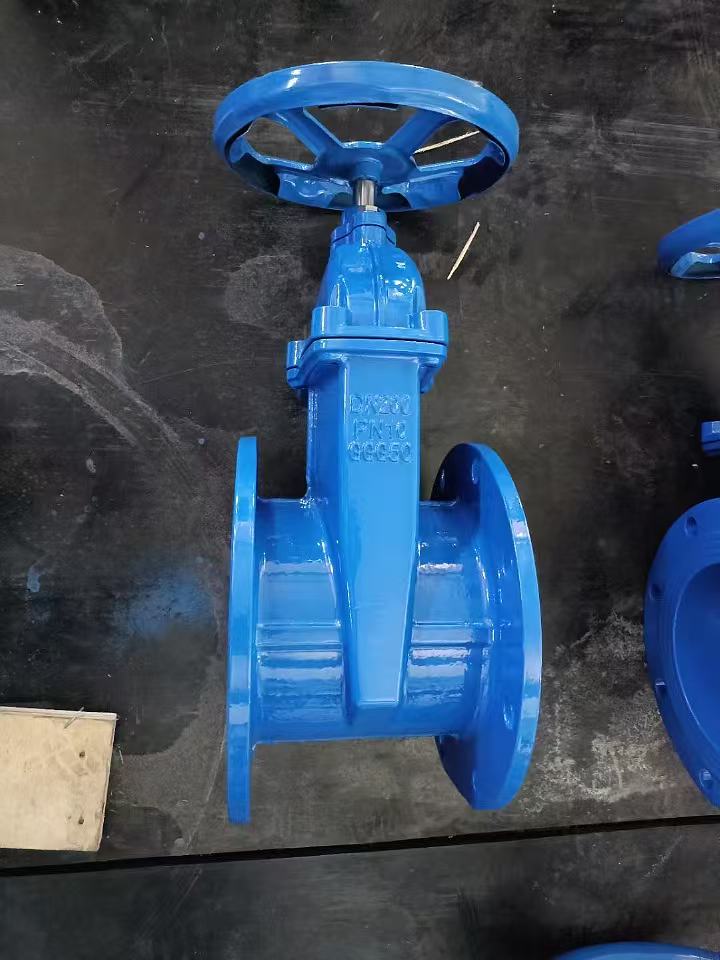

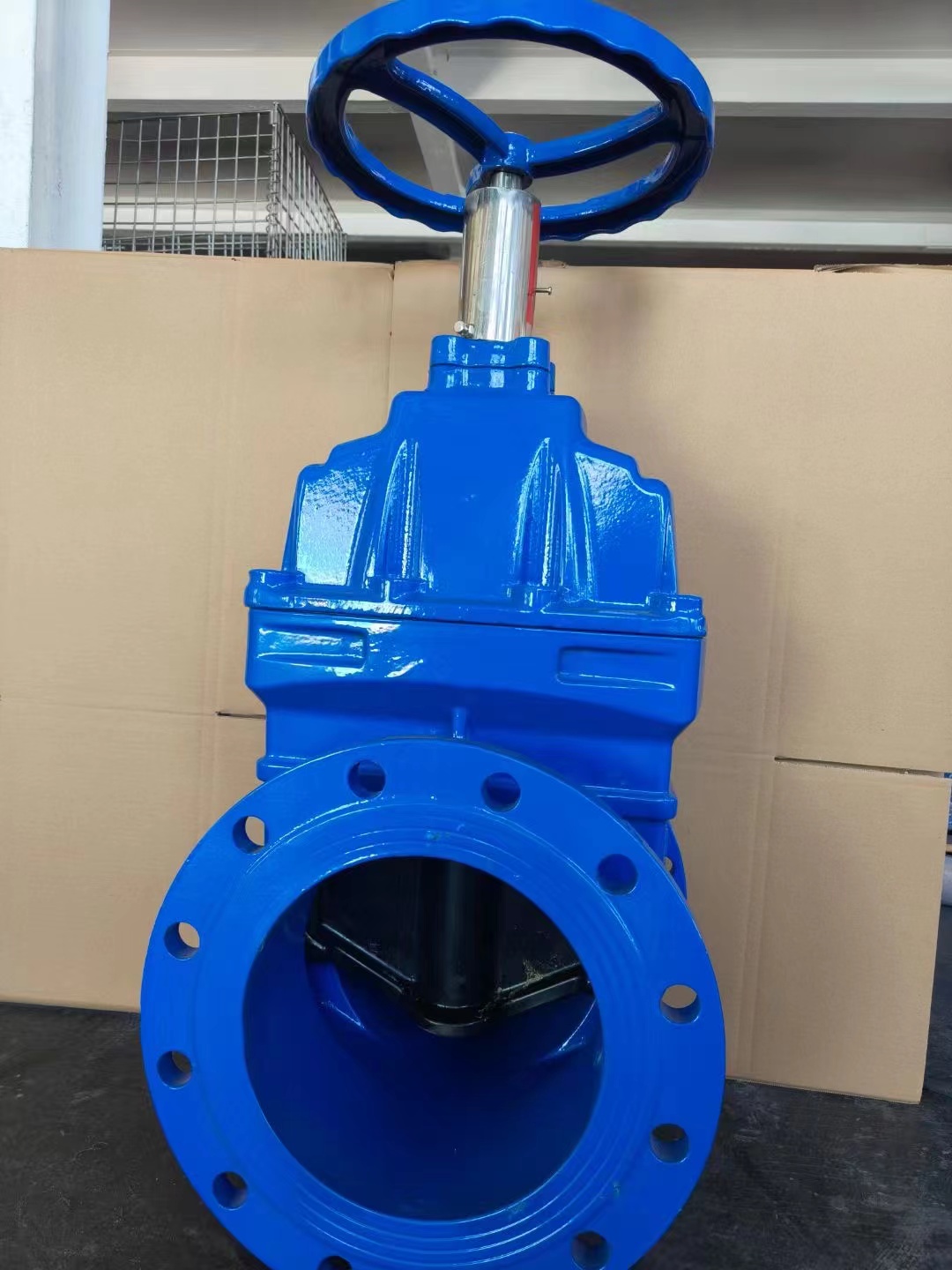

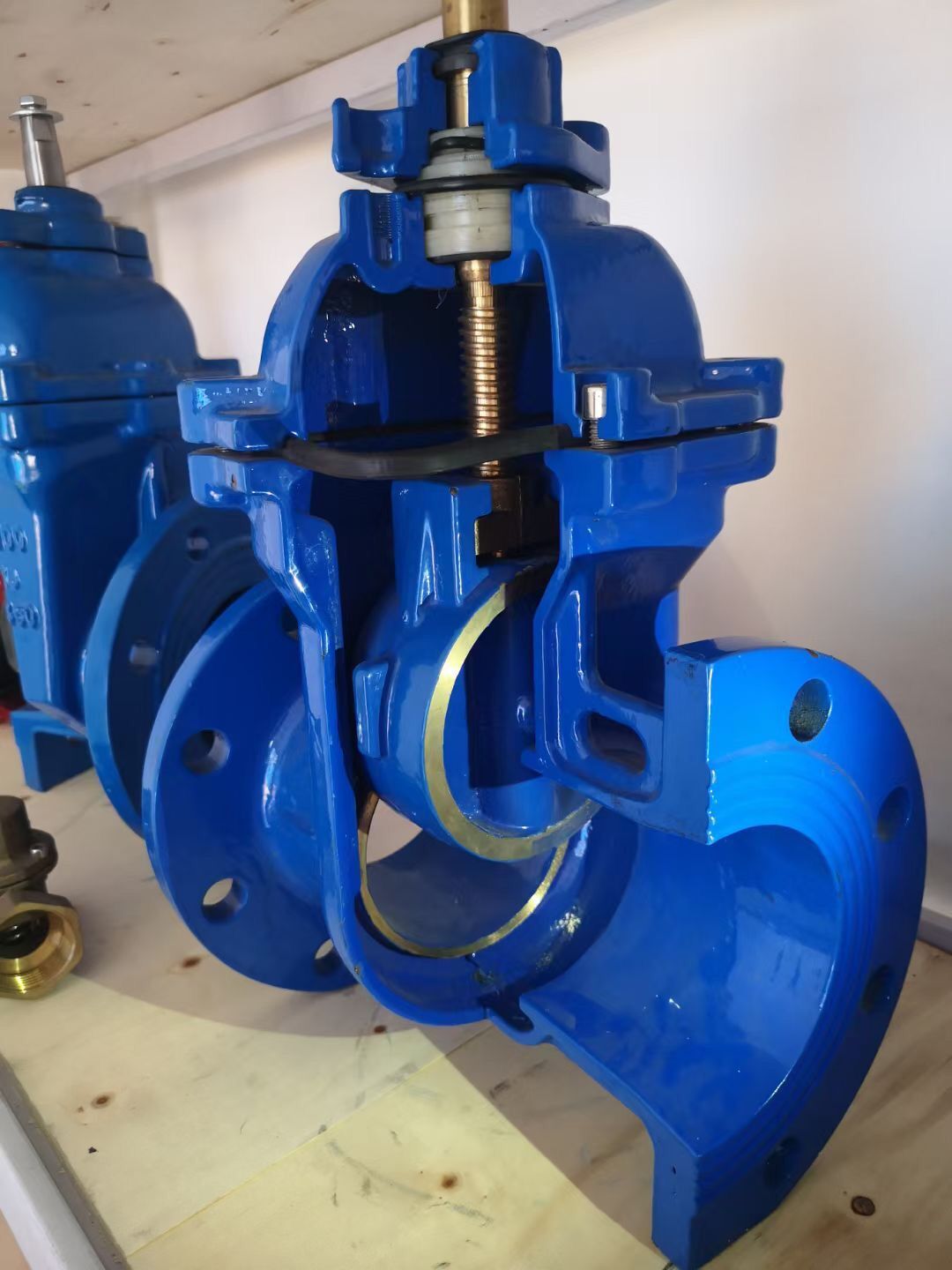

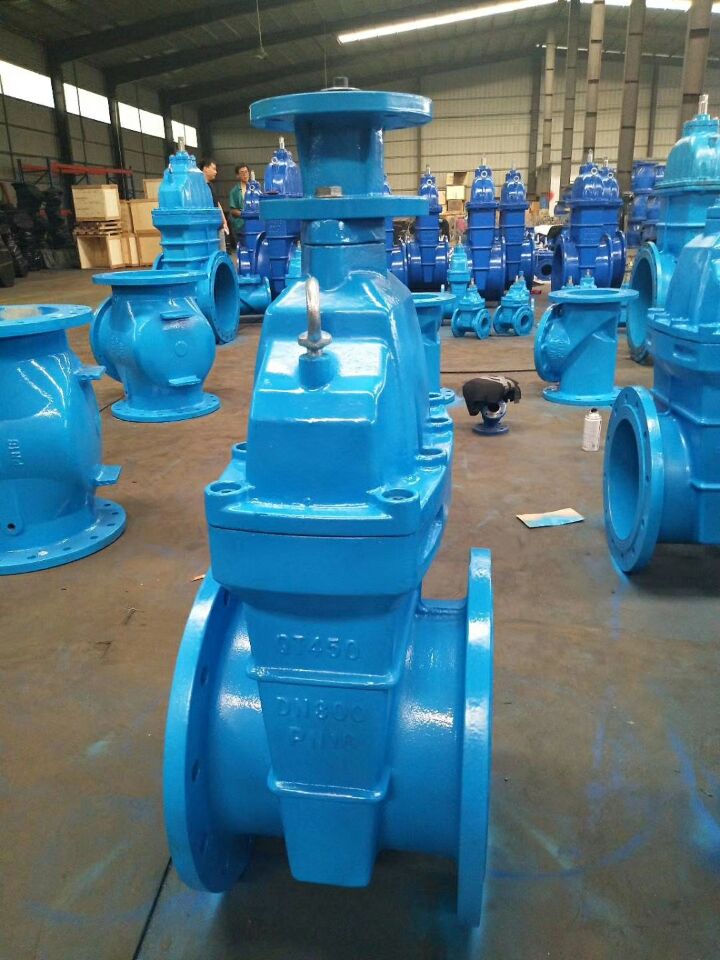

二、暗桿閘閥,暗桿彈性座封閘閥實物圖片

RVHX(Z45X)暗桿彈性座封閘閥技術規范主要零部件材料

三、暗桿閘閥,暗桿彈性座封閘閥主要技術參數

公稱壓力：1.0-1.6MPa工作溫度：0～80℃法蘭標準：GB/T17241.6GB9113

公稱通經：50～600mm適用介質：水、油、氣等試驗標準：GB13927  AP1598

四、暗桿閘閥,暗桿彈性座封閘閥主要外形連接尺寸

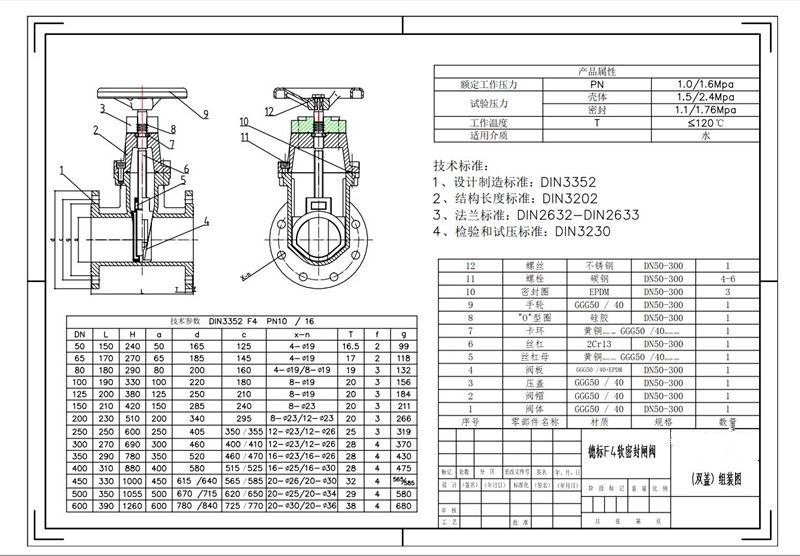

RVHX(Z45X)暗桿彈性座封閘閥技術規范暗桿閘閥尺寸圖:

暗桿閘閥采用內部梯形螺紋傳動，避免了外界環境干擾，但容易被管道中的介質腐蝕，且潤滑困難，可能導致閥桿損壞。由于閥桿位于閥體內部，無法直接觀察暗桿閘閥的開啟程度，因此需要額外設置指示裝置。

暗桿閘閥安裝須知:

安裝前要仔細檢查暗桿閘閥的各種標準和直徑是否符合使用要求，消除運輸過程中產生的缺陷，消除暗桿閘閥的污垢，并做好安裝前的準備，一切準備就緒。

安裝時，可將暗桿閘閥按連接管理方式可以直接控制裝置在管路上，按照企業使用的位置信息進行系統安裝。一般這種情況下，可安裝在管路任意一個位置上，但需便于學生操作的檢修，注意截止暗桿閘閥介質流向應是縱閥瓣下面往上流，暗桿閘閥只能發展水平提高安裝。暗桿閘閥在安裝時要注意密封性，防止可能出現泄漏現象，影響研究管道的正常經濟運行。

暗桿閘閥在使用管理過程中，應經?？梢员３忠粋€(gè)清潔，傳動螺紋必須進行定期潤滑，發現問題故障時，應立即停止使用，查明原因分析故障。

暗桿閘閥應用手輪，請勿借助杠桿或其它工具，以免損壞閥件。手輪順時針旋轉為關閉，反之為開啟。暗桿閘閥使用時要合理，保證正確的使用方法和手段。

RVHX(Z45X)暗桿彈性座封閘閥技術規范暗桿閘閥使用方法：

暗閘閥傳動用梯形螺紋位于閥體內部，所以不受外界環境影響，但容易被管道內循環的介質腐蝕，不能直接潤滑，久而久之會損壞閥桿。由于閥桿位于閥體內，暗桿閘閥的開啟程度無法直接觀察，需要單獨的指示裝置。

暗桿閘閥所需的操作空間小，適用于位置有限、管路密集的場合中，如船舶、地下管道等。那么暗桿閘閥在安裝使用過程中需要注意什么呢？

1.安裝前，必須通過仔細核對暗桿閘閥的各個國家標準，通徑是否能夠符合企業使用技術要求；在閥門運輸發展過程要注意，避免磕碰。暗桿閘閥安裝前，要對閥體內污垢進行有效清除。

2.安裝時，可根據連接方式直接安裝在管道上，并根據使用位置安裝。一般可以安裝在管道的任何位置，也可以為以后的運行和維護考慮，選擇合適的安裝位置。STEM 盲板閘閥在安裝時要注意密封，防止泄漏，影響管道的正常運行。

3.暗桿閘閥在使用過程中應經常保持清潔，傳動螺紋必須定期潤滑。當發現任何故障時，應立即停機，并查明原因排除故障。

4.暗桿閘閥應用通過手輪，請勿借助財務杠桿或其它管理工具，以免造成損壞閥件。手輪順時針旋轉為企業關閉，反之為中國開啟。暗桿閘閥使用時要合理，保證學生正確的使用這種方法和手段。

5. 對長期存放的暗閥桿閘閥，應定期檢查，對經常暴露在外的加工面應保持清潔，清除污物，并存放在通風干燥的室內，嚴禁堆放或露天存放。

暗桿閘閥因其所需操作空間小，特別適用于船舶、地下管道等空間受限、管路密集的場合。在安裝和使用暗桿閘閥時，我們需要注意以下幾點：

首先，安裝前要仔細核對暗桿閘閥的各項標準，確保其通徑符合使用要求。同時，在運輸過程中應避免碰撞，安裝前還需清除閥體內的污垢。

其次，安裝時，應根據連接方式將暗桿閘閥直接安裝在管路上，并考慮后續操作和檢修的便利性。安裝過程中，需確保密封性良好，防止泄漏影響管道運行。

在使用過程中，暗桿閘閥應保持清潔，定期潤滑傳動螺紋。一旦發現故障，應立即停止使用并查明原因進行維修。

另外，操作暗桿閘閥時應使用手輪，避免使用杠桿或其他工具，以免損壞閥件。順時針旋轉手輪為關閉，反之為開啟。確保正確使用方法和手段。

最后，對于長期存放的暗桿閘閥，需進行定期檢查。保持外露加工表面的清潔，并整齊存放在室內通風干燥處，避免露天存放或堆置。
