一、建筑給水排水薄膜式減壓閥技術規范的作用

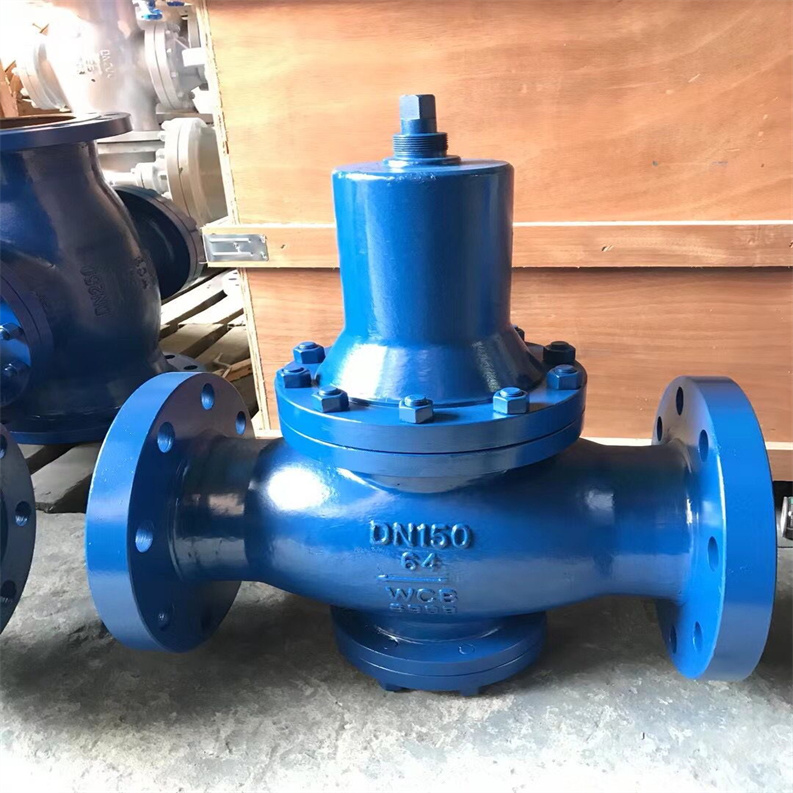

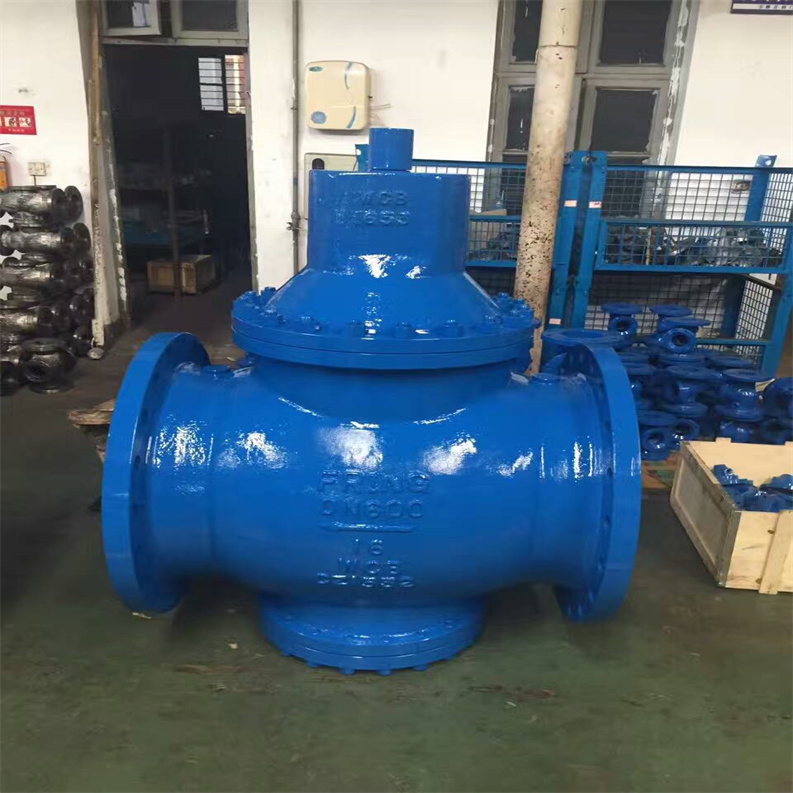

生活給水中的減壓閥，顧名思義，主要功能是將進水管道中的高水壓降低到一個安全、穩定的水壓級別。這有助于防止管道和家用設備遭受高水壓帶來的損壞。減壓閥確保家庭用水系統正常運行，其作用如下：Y42X薄膜式減壓閥本系列減壓閥屬于直接作用式薄膜彈簧減壓閥。主要由調節彈簧、膜片、活塞、閥座、閥瓣等零件組成。利用膜片直接傳感下游壓力驅動閥瓣，控制閥瓣開度完成減壓穩壓功能。 在城市建筑、高層建筑的冷熱供水系統中，可取代常規分區水管，節省設備。也可在通常的冷熱水管網中，起減壓穩壓作用。 本產品調壓、穩壓動作平穩，適用于水和非腐蝕性液體介質的管路。
生活中，我們都依賴于水源來滿足飲水、洗浴、烹飪等日常需求。然而，水壓的波動問題可能會對家庭生活造成不便和損害。為了解決這一問題，生活給水中的減壓閥變得至關重要。本文將探討生活給水中減壓閥的作用、設置以及選型。
1、保護設備： 高水壓可能對家用設備如洗衣機、洗碗機、熱水器等造成損害，而減壓閥可延長這些設備的壽命。
2、節約用水： 減壓閥可以控制水流，避免浪費過多的水，有助于降低水費支出。
3、用水安全： 減壓閥確保水壓在安全范圍內，防止管道破裂和漏水事故，從而減少潛在的損害和維修成本。
二、建筑給水排水薄膜式減壓閥技術規范相關標準
1、《建筑給水排水與節水通用規范》GB 55020
3.4.4 用水點處水壓大于0.2MPa的配水支管應采取減壓措施，并應滿足用水器具工作壓力的要求。
條文說明：控制用水點處供水壓力是給水系統節水中關鍵的一個環節。給水額定流量是為滿足使用要求，用水器具給水配件出口在單位時間內流出的規定出水量。流出水頭是保證給水配件流出額定流量，在閥前所需的水壓。用水點處供水壓力大于用水器具的流出水頭時，用水器具實際流量超過額定流量的現象，稱超壓出流現象。該實際流量與額定流量的差值，為超壓出流量。超壓出流不但會破壞給水系統水量的正常分配，影響用水工況，同時因超壓出流量為無效用水量，造成了水資源的浪費。給水系統應采取措施控制超壓出流現象，采取減壓措施，避免造成浪費。根據國家“十二五”科技重大專項“水體污染控制與治理”課題《建筑水系統微循環重構關鍵技術研究與示范》的成果，用水點壓力控制在0.2MPa，流量處于舒適流量的范圍。
當使用恒定出流或有特殊水壓要求的用水器具時，該部分管道的工作壓力應滿足相應用水器具的工作壓力，但應選用節水型產品。
2、建筑給水排水薄膜式減壓閥技術規范《建筑給水排水設計標準》GB 50015
3.4.2 衛生器具給水配件承受的工作壓力，不得大于0.60MPa。
3.4.3 當生活給水系統分區供水時，各分區的靜水壓力不宜大于0.45MPa；當設有集中熱水系統時，分區靜水壓力不宜大于0.55MPa。
條文說明：生活給水系統分區供水要根據建筑物用途、建筑高度、材料設備性能等因素綜合確定。給水系統各分區的靜水壓力不應大于衛生器具給水配件能夠承受的工作壓力。分區供水的目的不僅防止損壞給水配件，同時可避免過高的供水壓力造成用水不必要的浪費。
對供水區域較大多層建筑的生活給水系統，有時也會出現超出本條分區壓力的規定。一旦產生入戶管壓力、最不利點壓力等超出本條規定時，也要為滿足本條的有關規定采取相應的技術措施。
當設有集中熱水系統時，為減少熱水系統分區、減少熱水系統熱交換設備數量，在靜水壓力不大于衛生器具給水配件能夠承受的工作壓力前提下，適當加大相應的給水系統的分區范圍。
3.4.4 生活給水系統用水點處供水壓力不宜大于0.20MPa，并應滿足衛生器具工作壓力的要求。
條文說明：本條規定用水點供水壓力一般不大于0.20MPa，當用水點衛生設備對供水壓力有特殊要求時，應滿足衛生設備的給水供水壓力要求，但一般不大于0.35MPa。
3.4.5 住宅入戶管供水壓力不應大于0.35MPa，非住宅類居住建筑入戶管供水壓力不宜大于0.35MPa。
條文說明：住宅入戶管最小值，一般需根據最不利用水點處的工作壓力要求，經計算確定。住宅入戶管動壓不能超過0.35MPa。
3.4.6 建筑高度不超過100m的建筑的生活給水系統，宜采用垂直分區并聯供水或分區減壓的供水方式；建筑高度超過100m的建筑，宜采用垂直串聯供水方式。
條文說明：建筑高度不超過100m的高層建筑，一般低層部分采用市政水壓直接供水，中區和高區采用加壓至屋頂水箱(或分區水箱)，再自流分區減壓供水的方式，也可采用變頻調速泵直接供水，分區減壓方式，或采用變頻調速泵垂直分區并聯供水方式。
對建筑高度超過100m的高層建筑，若仍采用并聯供水方式，其輸水管道承壓過大，存在安全隱患，而串聯供水可解決此問題。
3.5.10 給水管網的壓力高于本標準第3.4.2條、第3.4.3條規定的壓力時，應設置減壓閥，減壓閥的配置應符合下列規定：
1 減壓閥的減壓比不宜大于3：1，并應避開氣蝕區；
2 當減壓閥的氣蝕校核不合格時，可采用串聯減壓方式或采用雙級減壓閥等減壓方式；
3 閥后配水件處的壓力應按減壓閥失效情況下進行校核，其壓力不應大于配水件的產品標準規定的公稱壓力的1.5倍；當減壓閥串聯使用時，應按其中一個失效情況下計算閥后壓力；
4 當減壓閥閥前壓力大于或等于閥后配水件試驗壓力時，減壓閥宜串聯設置；當減壓閥串聯設置時，串聯減壓的減壓級數不宜大于2級，相鄰的2級串聯設置的減壓閥應采用不同類型的減壓閥；
5 當減壓閥失效時的壓力超過配水件的產品標準規定的水壓試驗壓力時，應設置自動泄壓裝置；當減壓閥失效可能造成重大損失時，應設置自動泄壓裝置和超壓報警裝置；
6 當有不間斷供水要求時，應采用兩個減壓閥并聯設置，宜采用同類型的減壓閥；
7 減壓閥前的水壓宜保持穩定，閥前的管道不宜兼作配水管；
8 當閥后壓力允許波動時，可采用比例式減壓閥；當閥后壓力要求穩定時，宜采用可調式減壓閥中的穩壓減壓閥；
9 當減壓差小于0.15MPa時，宜采用可調式減壓閥中的差壓減壓閥；
10 減壓閥出口動靜壓升應根據產品制造商提供的數據確定，當無資料時可按0.10MPa確定；
11 減壓閥不應設置旁通閥。
建筑給水排水薄膜式減壓閥技術規范條文說明：本條規定是為了防止給水管網使用減壓閥后可能出現的安全隱患。
1 本款規定是限制減壓閥的減壓比，是為了防止閥內產生汽蝕損壞減壓閥和減少振動及噪聲。
2 氣蝕校核可根據減壓閥的進口壓力、出口壓力和介質溫度等條件，參照《建筑給水減壓閥應用技術規程》CECS 109中的規定進行校核。
3 本款規定是防止減壓閥失效時，閥后衛生器具給水栓受損壞。當配水件有滲漏危險時，可按密閉試驗壓力1.1倍校核。
4 本款考慮諧振，在供水干管串聯減壓時，前一級減壓閥可采用比例式減壓閥，后一級減壓閥可采用可調式減壓閥。
5 本款規定是防止減壓閥失效時造成超壓破壞。自動泄壓裝置可以采用安全閥。
6 在給水總管和干管減壓時，可采用兩個減壓閥并聯設置。
7 規定閥前水壓穩定，閥后水壓才能穩定。
11 規定減壓閥并聯設置的作用只是為了當一個閥失效時，將其關閉檢修，使管路不需停水檢修。減壓閥若設旁通管，因旁通管上的閥門滲漏會導致減壓閥減壓作用失效，故不應設置旁通管。
3.5.11 減壓閥的設置應符合下列規定：
1 減壓閥的公稱直徑宜與其相連管道管徑一致；
2 減壓閥前應設閥門和過濾器；需要拆卸閥體才能檢修的減壓閥，應設管道伸縮器或軟接頭，支管減壓閥可設置管道活接頭；檢修時閥后水會倒流時，閥后應設閥門；
3 干管減壓閥節點處的前后應裝設壓力表，支管減壓閥節點后應裝設壓力表；
4 比例式減壓閥、立式可調式減壓閥宜垂直安裝，其他可調式減壓閥應水平安裝；
5 設置減壓閥的部位，應便于管道過濾器的排污和減壓閥的檢修，地面宜有排水設施。
三、建筑給水排水薄膜式減壓閥技術規范本站建議
生活給水中的減壓閥在維護水供應系統的穩定性和安全性方面扮演著的角色。它們不僅可以延長管道和設備的使用壽命，還可以節約水資源，提高生活質量，因此，正確選擇和維護減壓閥對于確?？煽康乃?yīng)至關重要。
| 公稱壓力（MPa） | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
| 殼化試驗壓力（Mpa） | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 | 24 |
| 密封試驗壓力（Mpa） | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
| 最進口壓力（Mpa） | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
| 出口壓力范圍（Mpa） | 1.0-1.0 | 0.1-1.6 | 0.1-2.5 | 0.5-3.5 | 0.5-35 | 0.5-45 |
| 壓力特性偏差（Mpa）△P2P | GB12246-1989 | |||||
| 流量特性偏差（Mpa）△P2G | GB12246-1989 | |||||
| 最小壓差（Mpa） | 0.15 | 0.15 | 0.2 | 0.4 | 0.8 | 1.0 |
| 滲漏量 | GB12245-1989 | |||||
| 標準 | 其他非標定制 | |||||
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 |
| Cv | 1 | 2.5 | 4 | 6.5 | 9 | 16 | 25 | 36 | 64 | 100 | 140 | 250 | 400 | 570 | 780 | 1020 | 1500 |

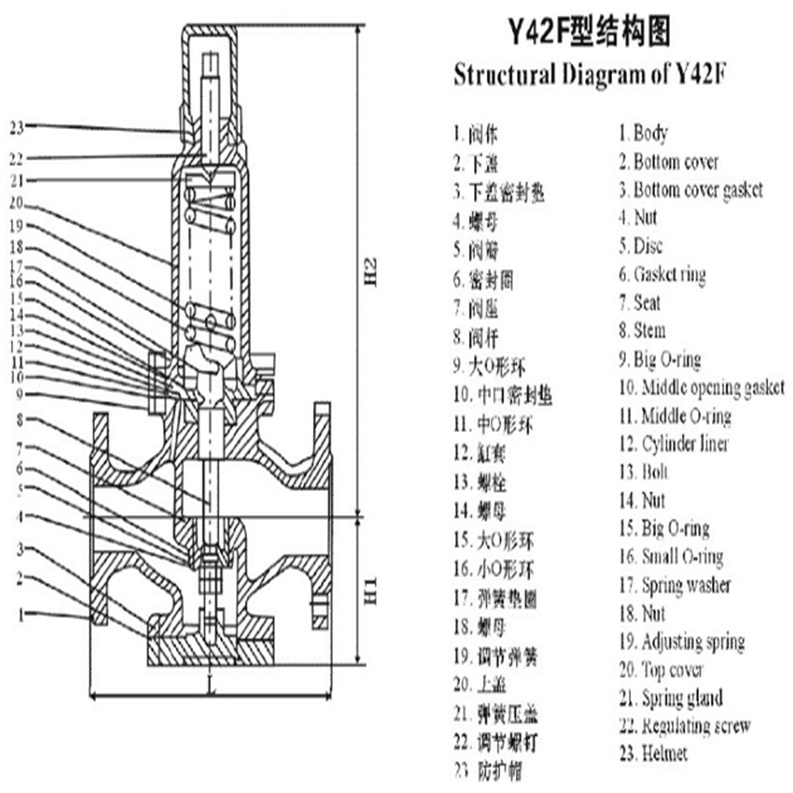

| 零件名稱 | 零件材料 |
| 閥體閥蓋底蓋 | WCB |
| 閥座 | 2Cr13 |
| 閥瓣 | 2Cr13 |
| 閥桿 | 2Cr13 |
| 缸套 | 2Cr13/25(鍍硬鉻) |
| 活塞 | 2Cr13 |
| O型圈 | 丁腈橡膠 |
| 密封圈 | 丁腈橡膠 |
| 膜片 | 夾織物丁腈橡膠 |
| 調節彈簧 | 60Si2Mn |
| 公稱通徑DN | 外形尺寸 | ||
| L | H | Hl | |
| 15 | 160 | 225 | 90 |
| 20 | 160 | 265 | 98 |
| 25 | 180 | 265 | 110 |
| 32 | 200 | 265 | 110 |
| 40 | 220 | 320 | 125 |
| 50 | 250 | 320 | 125 |
| 65 | 280 | 325 | 130 |
| 80 | 310 | 385 | 160 |
| 100 | 350 | 385 | 170 |
| 125 | 400 | 430 | 200 |
| 150 | 450 | 430 | 210 |
| 200 | 500 | 560 | 240 |
| 250 | 650 | 690 | 290 |
| 300 | 800 | 800 | 335 |
| 350 | 850 | 880 | 375 |
| 400 | 900 | 980 | 405 |
| 450 | 900 | 1100 | 455 |
| 500 | 950 | 1130 | 465 |
①為了操作和維護方便，該減壓閥一般直立安裝在水平管道上，橫向安裝須特別說明。
②安裝時應注意使管路中介質的流向與減壓閥休上所示箭頭的方向一致。
③為了防止減壓閥后壓力超壓，應在離閥出口不少于4M處安裝一個安全閥。
建筑給水排水薄膜式減壓閥技術規范安裝減壓閥的步驟如下：
一、確定安裝位置：
首先確定減壓閥的安裝位置，通常在靠近水源的地方，如主管道上。
二、準備工具和材料：
準備好需要的工具和材料，如扳手、管夾等。
三、清理管道：
將管道用清水沖洗干凈，確保沒有殘留物。
四、安裝減壓閥：
將減壓閥的進口端與管道連接，使用扳手將其緊固。
五、連接出水管道：
將減壓閥的出口端與所需的出水管道連接，也要使用扳手進行緊固。
六、管道固定：
使用管夾將管道固定好，確保不會松動或搖晃。
七、測試和調節：
打開水源，觀察減壓閥是否正常工作?？梢酝ㄟ^調節減壓閥上的調節鈕來調整壓力。
八、檢查漏水：
仔細檢查安裝點周圍是否有漏水現象，如果有，需要重新檢查緊固和連接的部分。
完成以上步驟后，減壓閥就安裝好了。在安裝減壓閥之前，建議先仔細閱讀減壓閥的使用說明書，確保了解其正確的安裝和使用方法。
